Kaiken rakentelun ja yleisen äänisäätämisen lisäksi olen silloin tällöin tehnyt myös koodausprojekteja. Aikaisemmin nämä ovat olleet Max/MSP tai PureData-pohjaisia, mutta viime aikoina on käynyt myös Arduino-maailma tutuksi.
Sakari Kannosto kasasi viime vuonna Galleria Sculptoriin näyttelyä ja kysäisi olisiko yhteen veistokseen mahdollista rakentaa liikkeeseen tai etäisyyteen reagoiva ääni. Huomasin sanovani “tottakai!” ja menin työhuoneelle ihmettelemään mitä tuli taas luvattua. Lisää kahvia.

Teos johon ääni tuli oli Sakarin Iglu/Igloo joka koostui 36:sta kierrätetystä flatnäytöstä ja 36:sta Raspberry Pi-minitietokoneesta, jotka pyörittivät näytöissä näkyviä videoita.

Äänilaitteistona toimi 1 kappale “karvalakki” Arduino Uno-alustaa, neljä kappaletta ultraäänipulssilla toimivia etäisyyssensoreita ja kasa piuhoja ja liittimiä. Koska teokseen ei mitään isoja äänenpaineita tarvittu, oli äänentoistona yksinkertaisesti subbarilla varustetut tietokonekaiuttimet.

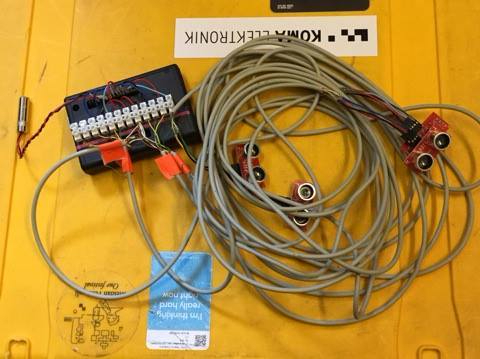

Kaunis proto

Nuo sensorit toimivat yksinkertaisesti lähettämällä niiden trig-pinnille lyhyt pulssi mittauksen aloittamiseksi ja tämän jälkeen echo-pinnistä napataan kulunut aika (viive trigger- ja echo-pulssien välissä) eli etäisyys sensorin ja kohteen välillä. Kun etäisyys pienenee, nousee todennäköisyys että Arduino tuottaa ääntä.

Ultrasonic Sensor – HC-SR04

Pelkällä Arduinolla ei kauniisti sanottuna kovin monimutkaista äänisynteesiä saa aikaan, periaatteessa laite kykenee tuottamaan kanttiaaltopiipitystä pwm-ulostuloistaan. Tässä tapauksessa haluttu ääni oli kuitenkin geiger-mittarin tyyppistä “nakutusta” joten äänipuolikin pystyttiin toteuttamaan suoraan samalla Arduinolla ilman ulkoisia äänilähteitä.

Johtuen varmaankin noista kaikista monitoreista ja niiden aiheuttamista häiriöistä sain lopulta kolme sensoria neljästä toimimaan luotettavasti. Luultavasti useampi Arduino sijoitettuna ympäri veistosta ja lyhyemmät piuhavedot olisivat se parempi vaihtoehto. Nuo alustat maksavat halvimmillaan muutaman euron (linkki) joten ihan potentiaalinen vaihtoehto.

Normikeikka.

Sakari Kannosto: Viimeiselle Rannalla 29.1.2018 asti Taidekeskus Mältinrannassa.

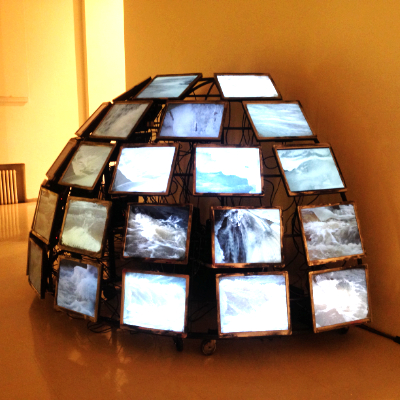

Sakari Kannosto: Iglu, Igloo 2017, kierrätysnäytöt, videot, teräs, ääni, 300cm x 150cm x 150cm. Äänet: Teemu Korpipää. Editointi: Omnia koulutuksen Av- ja metalliopiskelijat. Av-opettajat: Ville Markkula, Lasse West. Runko: metalli opettaja: Sakari Lång.
